薄壁軸承基本特點

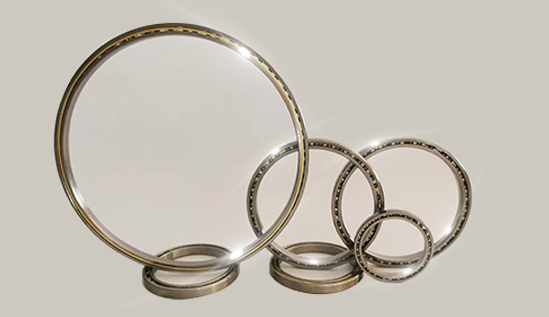

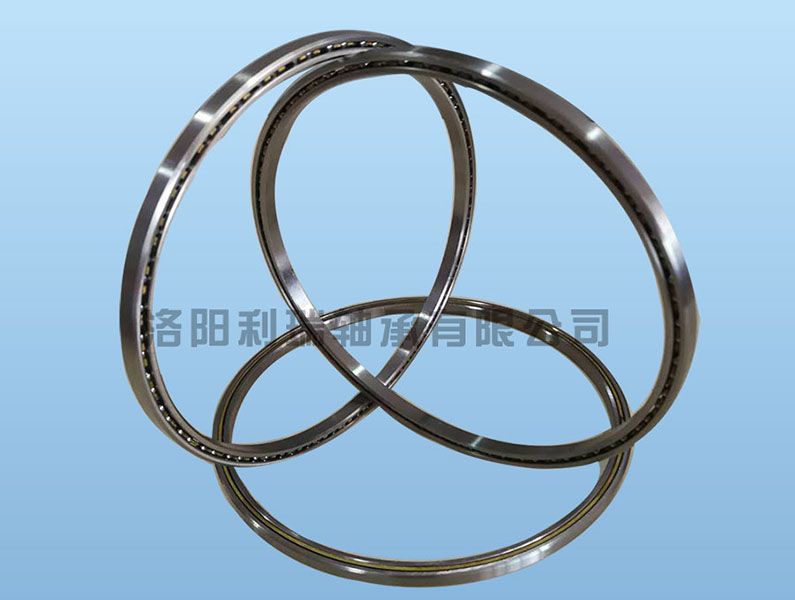

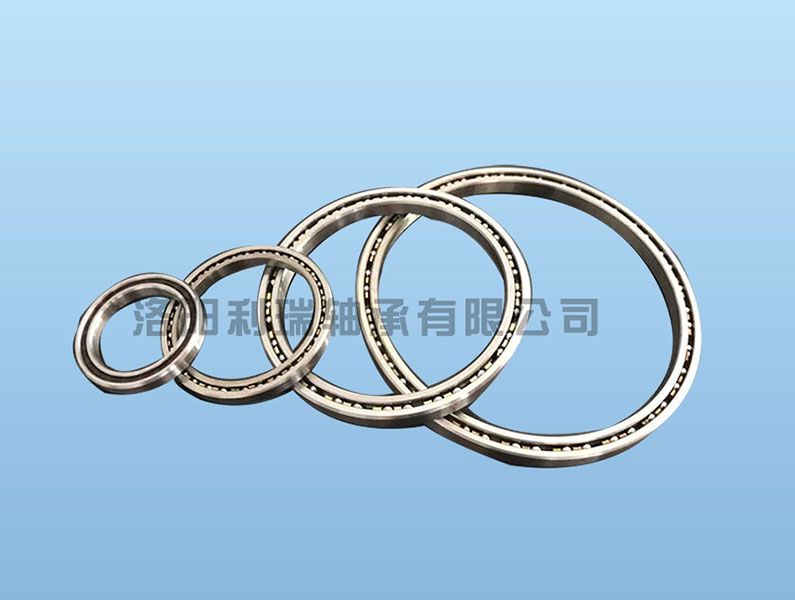

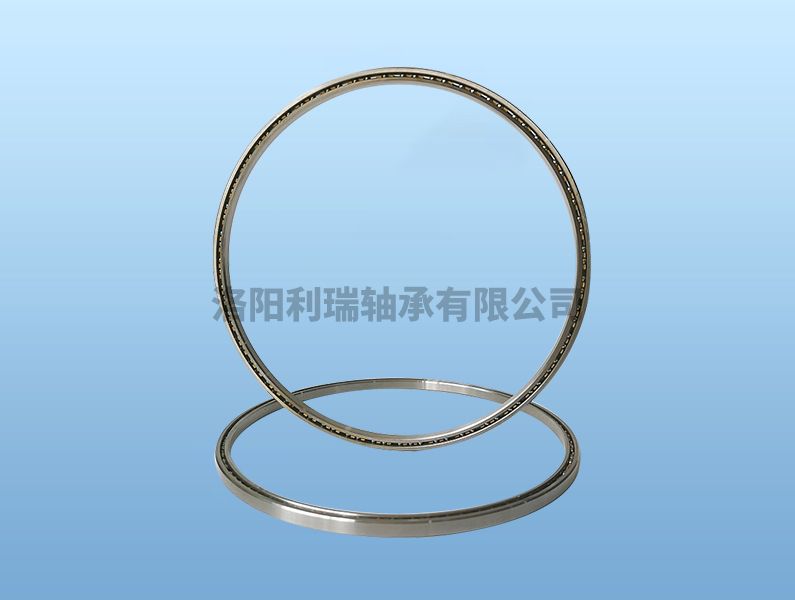

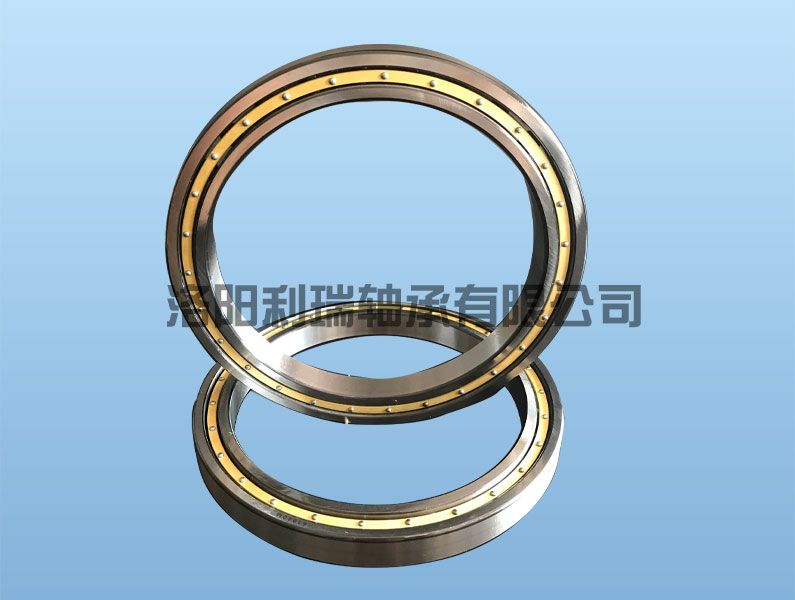

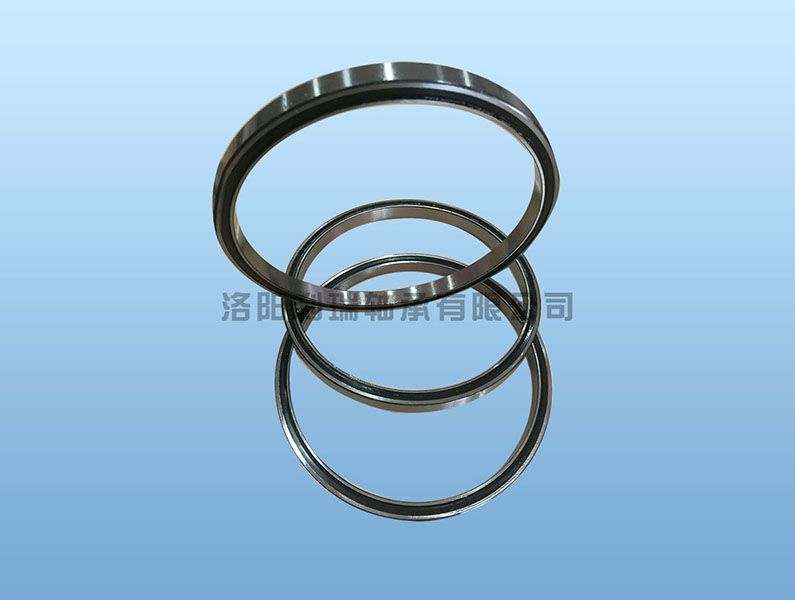

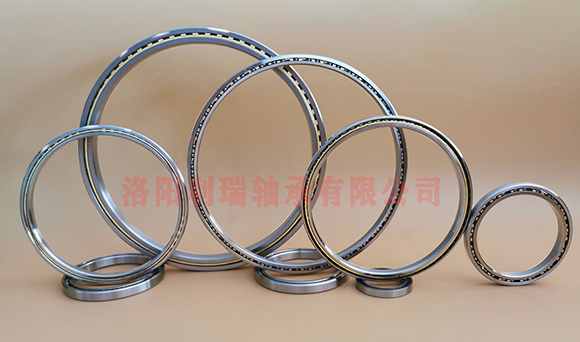

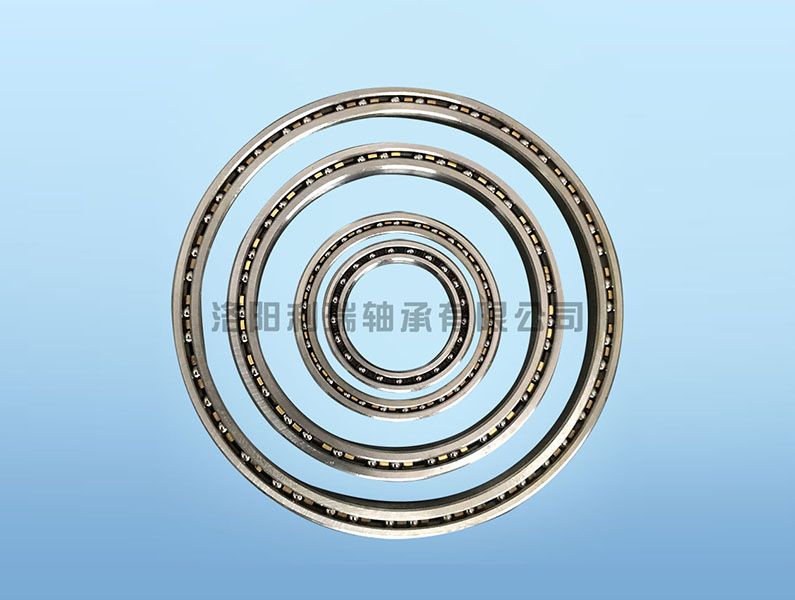

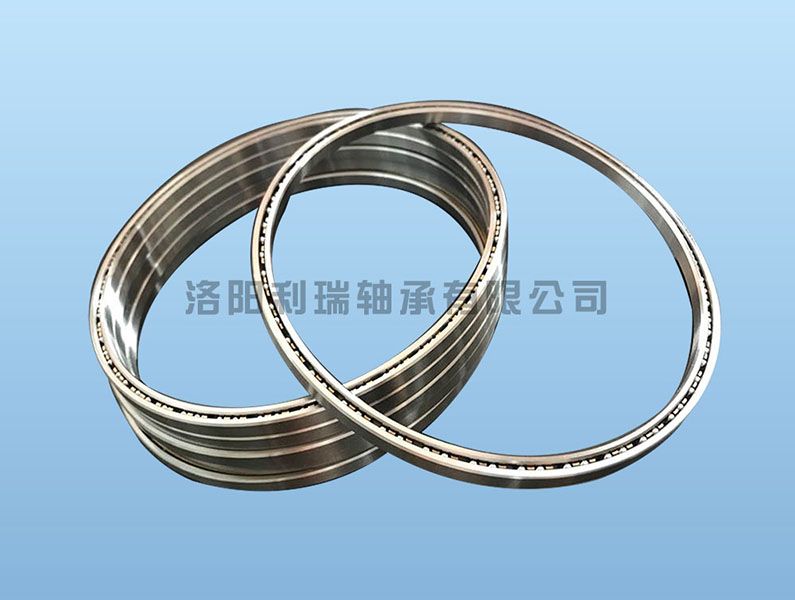

薄壁軸承是一種具有極薄型斷面設計的精密軸承，其外徑與內徑比值通常小于1.25，通過輕量化和小型化設計滿足高精度、高轉速及空間受限場景的需求?24。以下是其核心特點、技術難點及典型應用：一、核心特點.?極薄截面與輕量化?壁厚與直徑比值極?。ㄍǔＶ睆脚c壁厚比>15），重量比同尺寸標準軸承輕30%-50%，節省空間?。.?高剛性復合承載?采用薄壁主體搭配球面滾道或交叉滾子結構，可同時承受徑向、軸向及傾覆力矩載荷?17。.?低摩擦與高精度?小直徑鋼球或滾子設計降低摩擦阻力，回轉精度達微米級，適用于高轉速（>10,000 rpm）場景。二、技術難點.?加工變形控制?薄壁套圈在車削、磨削中易產生橢圓度或平面度偏差，需采用多件合鍛、線切割分離等工藝降低應力變形?。.?熱處理應力平衡?淬火過程易因熱應力與組織應力疊加導致塑性變形，需通過壓模淬火或全 面整形工藝校正?。.?保持架可靠性?高速或沖擊載荷下，保持架易因潤滑失效或異物侵入斷裂，需優化密封結構（如雙層唇密封）和復合材料（聚合物+鋼骨架）?。三、典型應用領域.?工業機器人?用于關節、旋轉部及機械臂，滿足輕量化和高精度重復定位需求（如焊接、裝配機器人）?。.?航空航天?衛星姿態控制機構、飛機機翼調節系統，利用輕量化特性降低整體載荷?。.?精密儀器與醫療設備?光學鏡頭定位、CT機旋轉臺及手術機器人依賴其低振動和高穩定性?。.?新能源與自動化設備?風力發電機變槳系統、半導體制造設備等應對復雜載荷和空間限 制?。四、主要類型.?深溝球薄壁軸承?結構簡單，摩擦小，適用于微型電機、測量?jī)x器等高速場景?。.?角接觸薄壁軸承?可承受軸向和徑向聯合載荷，用于高精密伺服系統（如78/79系列）?。.?四點接觸薄壁軸承?四個接觸點設計，適用于機床、旋轉臺等需復雜載荷定位的場景?。.?交叉滾子薄壁軸承?滾子呈90°交叉排列，兼具高剛性與旋轉精度，適合機床轉臺、工業機器人關節?
